Применение светодиодов для освещения жилых или общественных помещений становится популярным и широко распространенным явлением.
Самым простым и эффектным светильником является светодиодная лента, способная украсить различные поверхности, предметы мебели или послужить самостоятельным осветительным прибором.
Способов ее применения много, большинство из них могут быть полностью реализованы своими руками. Рассмотрим их внимательнее:
Куда подойдет самодельный LED-светильник
Светильник из светодиодной ленты, сделанный своими руками, может быть использован для оформления различных участков интерьера:
- подсветка аквариума;
- украшение потолочных конструкций;
- подсветка мебельных фасадов;
- освещение зон для работы или отдыха;
- декоративная подсветка.
Перечисленные варианты не являются исчерпывающим списком возможных мест для установки. Сфера применения практически безгранична и зависит только от фантазии пользователя. Изготовление светильника не представляет сложности. Лента (или LED-полотно) продается в готовом виде, от владельца чаще всего требуется только монтаж и подключение. Потребуется опорная конструкция, корпус или прозрачная колба для защиты светильника от внешних воздействий.
Виды и параметры светодиодных лент
Существует много разновидностей светодиодных лент, различающихся между собой следующими параметрами:
- размерами;
- количеством элементов;
- плотностью их установки;
- цветовой гаммой;
- мощностью;
- напряжением питания и т.д.
Кроме этого, можно разделить существующие образцы по следующим признакам:
- количество цветов — одноцветные или монохромные;
- направление свечения — боковое или фронтальное;
- тип чипа — SMD 3528 или SMD 5050 (наиболее распространенные).
Для изготовления светильников оптимальным образом подойдут образцы относительно малой мощности, поскольку назначение подобных приборов преимущественно декоративное, выбирать слишком яркие элементы нецелесообразно.
Устройство светодиодной ленты
LED-полотно представляет собой узкую полосу, являющуюся гибкой двусторонней печатной платой. На поверхности размещены токопроводящие дорожки, лицевая сторона содержит светодиоды и ограничивающие резисторы. Обратная сторона имеет клеевой слой для удобства монтажа на несущие поверхности или элементы. Чаще всего продается в катушках по 5 метров, но встречаются и другие размеры.
В продольном направлении она условно разделена на небольшие фрагменты по 2,5. 5 или 10 см, каждый из которых содержит 3 чипа и 1 ограничивающий резистор. Длина отрезка зависит от размера светодиодов и плотности их размещения. По границам частей нанесены линии с двумя контактами, по которым ленту можно разрезать и присоединить к источнику питания или другому куску ленты. Это удобно при обнаружении перегоревшего светодиода — можно вырезать проблемный отрезок и вновь соединить рабочие части.
Для LED-полотен с питанием в 220 В кратность деления при разной плотности размещения чипов составляет 50 или 100 см (по 60 светодиодов на один фрагмент).
Все образцы светодиодных лент обладают той или иной степенью защиты. Она обозначается буквами IP и цифрами. Лента со степенью защиты IP20 имеет открытый монтаж элементов (ничем не прикрытых), а IP68 полностью герметична и может использоваться в воде.
Типы применяемых светодиодов

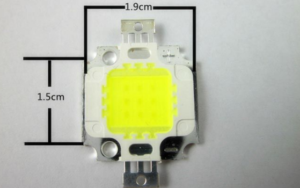

Чипы (светодиоды), используемые в разных видах лент, имеют маркировку SMD 3528 или SMD 5050, но встречаются и другие варианты. Разница между ними заключается в размерах и потребляемой мощности. Аббревиатура SMD означает Surface Mounted Device (устройство, монтируемое на поверхность), а цифры после нее — размеры светодиода. Например, 3528 означает размер 3,5 на 2,8 мм, а 5050 — 5 на 5 мм (две первые цифры — длина, вторые — ширина).
Важно! Плотность светодиодов, указанная на маркировке, означает количество на 1 м длины ленты. Планируя изготовление светильника, надо учесть количество элементов, чтобы параметры адаптера полностью соответствовали нагрузке.
Контроллеры блоки питания для светодиодных лент

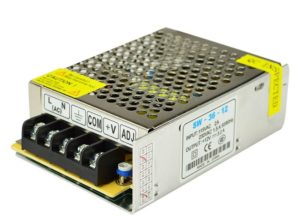

Для подключения необходим соответствующий блок питания. Есть ленты, предназначенные для прямого подключения к сети 220 В. Большинство образцов рассчитаны на питание от адаптеров на 12 вольт. Имеются также более поздние разновидности с питанием 24 и 36 В. Но напряжение адаптера — еще не все, нужно учитывать мощность используемых светодиодов. На ленте имеется информация о величине потребляемой мощности.
Если указано значение 12 Вт/м, то для трехметрового отрезка понадобится 36 Вт мощности. Таким образом нетрудно подсчитать мощность блока питания. На основании этих вычислений подбирается готовый адаптер, способный обеспечивать энергией имеющуюся ленту. При выборе устройства следует увеличить расчетную величину на 15-20 %, чтобы иметь запас мощности.
Подготовка материалов и деталей

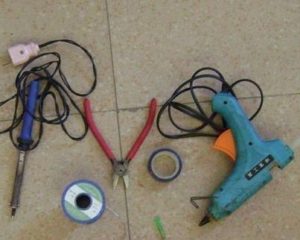

Начинать подготовку следует с выбора конструкции и технологии. Необходимо решить, как сделать светильник из светодиодной ленты своими руками, определиться с его формой, размерами и прочими параметрами. Только после этого можно будет подсчитать количество материалов, определиться с инструментами и прочими нужными элементами. В любом случае понадобится:
- светодиодная лента;
- блок питания;
- паяльник;
- ножницы;
- клей;
- изолента.
Для изготовления своими руками светильника также потребуется опорная конструкция, несущий элемент, на который будет крепиться светодиодная лента. Этот вопрос также должен быть решен заранее, на стадии проектирования.
Форма светильника может быть разной. Особенность светодиодной ленты состоит в гибкости, способности устанавливаться как на плоскую, так и на криволинейную поверхность. Возможно создание подвесной линейной конструкции, настенный или настольный вариант.
Поскольку нужно лишь в установке светодиодной ленты на определенную опорную систему, то основной задачей становится выбор того или иного вида конструкции или дизайна. Большинство пользователей обходятся подручными материалами, но существуют и более сложные изделия, когда из светодиодной ленты делают люстру, изготавливают светильник, напоминающий отдельную лампочку и т.п.
Для них также требуются исходные детали или материалы, которые необходимо приготовить заранее. Форма или конструкция опорной части принципиального значения не имеет, но одно правило следует учитывать в обязательном порядке: поскольку светодиодная лента чувствительна к температуре, опорный элемент должен являться также радиатором, эффективно отводящим тепловую энергию. Оптимальным вариантом является самодельный корпус из массивных металлических деталей, хромированных мебельных труб и прочих подобных предметов.
Что делать если нет готовой светодиодной ленты
Отсутствие светодиодной ленты не обязательно ставит крест на всей затее. Ее можно изготовить самостоятельно, используя для этого определенное количество обычных светодиодов. Способов изготовления может быть много, рассмотрим наиболее простой и удобный. Понадобятся:
- светодиоды с рабочим напряжением 3 В;
- полоски гетинакса или иного, менее жесткого пластика с хорошей теплопроводностью;
- прозрачная термоусадочная трубка;
- пластиковая бутылка, желательно зеленого цвета;
- провода, паяльник и припой.
Порядок действий:
- На полосках гетинакса шириной 1 см по всей длине сверлят отверстия, куда будут вставлены корпуса светодиодов. Расстояние между центрами выбирается таким, чтобы на элементы равномерно размещались по длине и не слишком отдалялись друг от друга (размещение с шагом 3 см выглядит достаточно привлекательно).
- После установки контакты соединяются между собой (если их длины не хватает, наращивают тонким проводом), на лицевую сторону полосок укладываются полосы пластика такой же ширины, нарезанные из бутылок. Они играют роль светофильтра и хороши при использовании прозрачных (бесцветных) светодиодов.
- Затем аккуратно натягивают прозрачную термоусадку и, осторожно нагревая ее, обтягивают получившуюся светодиодную ленту, обеспечивая качественную защиту от влаги.
- Получившиеся отрезки соединяют в группу из 4 параллельных элементов, чтобы можно было использовать стандартный 12-вольтный источник.
Остается только подключить блок питания и установить светильник в отведенное место.
Как собрать светильник: пошаговая инструкция
Рассмотрим, как собрать своими руками светильник из светодиодной ленты.

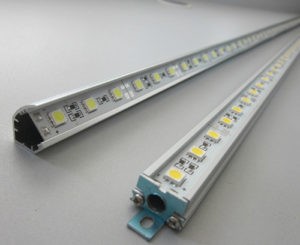

- Первый способ — линейная конструкция. В качестве опоры используется мебельная труба овального сечения. Она имеет 2 плоские стороны, удобные для монтажа ленты. Кроме того, металл послужит эффективным радиатором для отвода тепла. Можно использовать одну полосу, но привлекательнее выглядит блок из нескольких трубок, соединенных параллельно на расстоянии 2-3 см друг от друга. Светодиодная лента приклеивается на плоские стороны и соединяется с блоком питания. Трубки собираются на поперечные металлические пластинки, прикрепленные саморезами в заранее просверленные отверстия, либо на мебельные уголки, вставленные с торца.

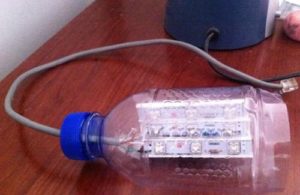

- Второй способ — лампа из светодиодной ленты. Для изготовления понадобится цоколь Е27 с фрагментом корпуса от перегоревшей лампы, пластиковый флакон или бутылка, подходящая по диаметру к корпусу. На внешнюю часть флакона со стороны дна аккуратно наматывают светодиодную ленту, после чего оставшуюся часть отрезают. Внутрь помещают блок питания (для компактности его можно разобрать, изолировав детали термоусадкой). Затем контакты блока питания соединяют с лентой и изнутри с цоколем, после чего изделие склеивают, получая готовую лампу. Для защиты от влаги можно поверх установить прозрачный плафон.
Важно! Второй вариант представляет собой определенную опасность в отношении возможности поражения электротоком, поэтому надо работать аккуратно и тщательно изолировать все соединения.
Основные выводы
Изготовление светильника представляет собой процесс сборки корпуса или несущей системы и прикрепления на нее светодиодной ленты с блоком питания. Единственным требованием становится возможность отведения тепла, особенно важная при использовании мощных светодиодов. В остальном никаких принципиальных ограничений не имеется, возможны любые дизайнерские разработки. Недостатком подобных изделий многие считают возможность видеть свечение элементов, которые обычно работают в скрытых от прямого взгляда нишах. Однако, такой способ размещения можно считать особенностью светильника, дизайнерским решением.
