Освещение в гараже своими руками

Обустройство гаража требует учета многих тонкостей.

Он должен быть прочный, влагозащищенный и хорошо освещенный.

От качества подсветки зависит удобство использования помещения.

Естественного освещения не хватает даже в яркий солнечный день, поэтому необходимо организовать источники искусственного света.

Способы организовать освещение

Обустроить осветительную систему может любой человек, требуется лишь знать ряд факторов:

Ищете влагостойкое покрытие? Обратите внимание на кварцвинил, который идеально подойдёт для кухни и ванной.

площадь и высоту гаража;
материал и цвет отделки;
количество рабочих зон;
удельную мощность на 1 кв.м.;
вид используемых светильников.

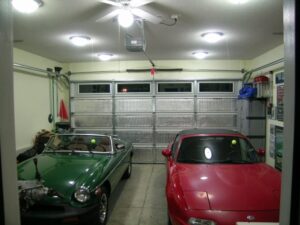

Осветительные приборы в гараже должны быть расположены таким образом, чтобы подсвечивалась каждая рабочая зона. Для качественной подсветки делают многоуровневое освещение гаража:

Верхний уровень – потолок, на нем может устанавливаться люстра. Главное требование – свет должен падать вертикально, чтобы не создавались тени.
Средний – 1,8 м от пола. Подсвечивает рабочую зону
Низкий – 0,75 м от пола. Полезен при ремонте автомобиля.
Минимальный – 0.4 м от пола. Делает движение безопасным, так как водитель увидит лежащие на полу инструменты и объедет их.

Альтернативой может служить трехуровневая подсветка: потолок, рабочая зона и местное освещение.

Основные принципы автономной системы освещения

При проектировании освещения важно правильно расставить осветительные приборы. Для этого следует выполнять рекомендации:

равномерное распределение света;
отсутствие темных или плохо освещенных участков;
подсветка смотровой ямы при ее наличии;
удобство и безопасность системы;
разработка оптимальной схемы освещения.

Для равномерного правильного освещения в гараже используется не только общая, но и локальная подсветка.

Выбор оптимального типа ламп для гаражных светильников

Существует 4 типа ламп, которые являются эффективными и популярными в подсветке гаража. К ним относятся лампы накаливания, галогенные, люминесцентные и светодиодные лампы.

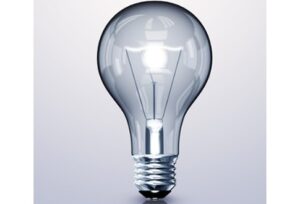

Накаливания

Классические лампы накаливания просты в установке и эксплуатации и отличаются выгодной стоимостью. Но есть и ряд недостатков, важнейшим из которых является малый срок годности. Они требуют большого количества электроэнергии, что делает лампы накаливания экономически непривлекательными. Несмотря на все недостатки, лампочки с нитью накала до сих пор являются самыми популярными в использовании.

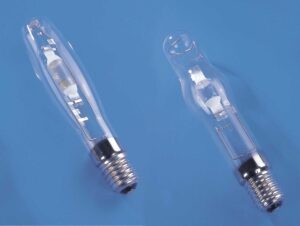

Галогеновые

Галогенки редко ломаются, так как имеют высокую степень нагревания. Дают белый свет. Срок службы порядка 4000 часов. Стоят недорого, продаются в любых магазинах товаров для света. Обычно галогеновые лампы используются для точечного освещения рабочей зоны. Недостаток – большое нагревание, к ним нельзя прикасаться руками.

Люминесцентные

Самый функциональный источник света. Состоит из стеклянной трубки, заполненной люминофором, инертными газами и ртутными парами. По количеству излучения превосходят лампы накаливания – 45 лм/Вт. Высокая энергоэффективность. Основные недостатки – неустойчивость к отрицательным температурам и ненадежная работа при скачках напряжении.

Важно! Люминесцентные лампы и приборы с нитью накаливания требуют особых условий утилизации из-за наличия в составе вредных веществ.

Светодиоды

Светодиодное гаражное освещение – это самый эффективный и выгодный вариант. Стоят дороже аналогов, но цена быстро окупается. ЛЕД лампы не содержат вредных компонентов, не греются, имеют широкий диапазон цветовой температуры, работают долго – около 50000 часов. Удароустойчивые, влагозащищенные. Какой светодиодный прибор лучше выбрать (прожектор, точечный, или подвесной) зависит от габаритов гаража.

Какие светильники лучше

После определения типа лампочки стоит выбрать, какие светильники лучше использовать. Для каждой зоны используется свой тип прибора.

Потолочные

Потолочные светильники советуется устанавливать в небольших гаражах. В таком случае будет обеспечено равномерное освещение по всей площади помещения. Трудности монтажа связаны с выполнением работ на высоте. Установку должен осуществлять человек с соответствующей квалификацией.

Настенные

Настенные устройства используются для подсветки определенных участков: стеллажа, стола, полки. Лампы, крепящиеся на стену, пользуются популярностью благодаря простоте монтажа и обслуживания.

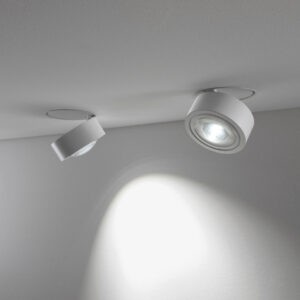

Точечные

Встраиваемые (или точечные) светильники редко используются, чтобы организовать общий свет в гараже. Для их установки потолок должен быть покрыто пластиковой вагонкой, OSB плитой или другим аналогичным материалом.

Плюсы точечных светильников – занимают немного пространства, незаметны. Недостаток – ограниченный угол излучения, поэтому придется устанавливать несколько светильников.

Другие виды

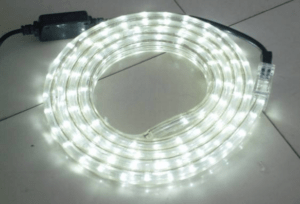

По периметру верхней части смотровой ямы можно закрепить диодную лампу, ленту или трубку. Они не являются основным источником света, а лишь дополнительной подсветкой.

Для точечного освещения используются светильники-фонарики и переносные осветительные приборы.

Как сделать освещение в гараже своими руками

Перед выполнением гаражного освещения нужно произвести ряд расчетов. Следует выбрать места, в которых будут поставлены светильники, а также выполнить расчет электропроводки. Для удобства советуется составить схему гаража с расположением всех источников света.

Как правильно рассчитать и все предусмотреть

В первую очередь рассчитывается количество устанавлеваемых осветительных приборов гаража. Расчет производится по формуле P=S*p1/p2, где S – площадь помещения, p1 – мощность на один квадратный метр, p2 – мощность одной лампы. Перед тем как рассчитывать, нужно определить тип лампочек. Данная формула подходит для расчета лампочек накаливания. Другие виды осветительных приборов рассчитываются в специальных программах.

Обычно для освещения 1 кв. м нужно 20 Вт мощности. Учитывается и высота помещения – если она выше 2,5 м, значение нужно умножить на 1,5, т.е. потребуется 30 Вт. Для светодиодных, галогенных или люминесцентных ламп это значение меньше.

Схема и прокладка электрической проводки

В первую очередь нужно выбрать, каким способом будет проложена электрическая сеть. Электропроводка прокладывается двумя методами – открытым и закрытым способом. При закрытом способе все электромонтажные работы выполняются перед отделочными, а при открытой проводке – в любое время.

Необходимо правильно рассчитать сечение кабеля. Оно зависит от суммарной мощности светильников и рабочих приборов, подключение которых планируется. Для осветительных приборов можно подобрать алюминиевый провод АППВ с площадью сечения 1,5-2,5 кв. мм или ВВГ-П 1,5 кв.мм. Если дополнительно будет подключаться оборудование, советуется использовать ВВГ 5х2,5 (трехфазный кабель с нулевой и заземляющей жилой).

Для монтажа потребуются следующие инструменты:

мультиметр для проверки сети;
отвертки;
изолента;
резиновые перчатки;
защитные очки;
плоскогубцы;
нож для зачистки изоляции;
паяльник и необходимые для его работы компоненты для соединения проводов.

Правила прокладывания электропроводки:

от автоматов до осветительных точек электропроводка укладывается в пластиковой гофрированной трубе (для скрытого монтажа) и в металлическом рукаве (для открытого монтажа);
скрытый кабель необходимо прокладывать в штробах;
провода прокладываются строго по горизонтали или вертикали;
электропроводка должна проходить не ближе чем 15 см от потолка и инженерных коммуникаций;
в гаражах оптимальна трехфазная сеть.

Длина кабеля должна высчитываться с небольшим запасом для каждого осветительного устройства.

Правильное размещение ламп по площади

Для организации равномерного освещения используют различные системы подачи света, которые зависят от размеров гаража. В небольшом гараже общее освещение создается с помощью центральной люстры и подсветки зон. Люстра должна быть установлена таким образом, чтобы автомобиль не отбрасывал теней. Освещение в гараж из светодиодных прожекторов может дополнительно подсвечивать рабочую область.

В большом гараже подсвечивается участок над автомобилем и несколько ламп устанавливают на стенах, можно на разных уровнях. Также используется трехуровневая и четырехуровневая подсветка.

Удобно использовать лампы на кронштейнах. При необходимости их можно повернуть в любую сторону и поменять направление освещения.

Рекомендуется иметь лампу, которую можно закрепить на капоте. В таком случае внутренние части автомобиля будут подсвечены. В рабочих зонах, над которыми есть полки, рекомендуется использовать точечные лампочки.

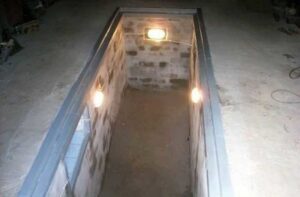

Освещение в смотровую яму

Устраивая освещение в смотровой яме, необходимо пользоваться п. 6.3.8. НАОП 0.00-1.28-97 «Правила охраны труда на автомобильном транспорте». В этом документе изложен правила, которые предъявляются электропроводке и источникам света. Лампы накаливания или люминесцентные лампочки с напряжением 127-220 В могут использоваться в случаях:

при скрытой проводке;
при качественно гидро- и электроизоляции;
при ограждении ламп защищающей решеткой;
при заземлении металлического корпуса светильника.

Дополнительно нужно учитывать ПУЭ п.6.1.16 и СН 357-77. Согласна документам, напряжение необходимо понизить до 36 В для местного освещения. Для переносных устройств нужна розетка на 12 В.

Справка! Предъявляются требования и к размещению выключателей и розеток. Они должны располагаться вне ямы.

Способы организации освещения в смотровой яме:

при помощи пластмассовых светильников II класса электрозащиты и IP65;
светодиодными лампами с IP65;
для осмотра днища используется переносной светильник с длиной шнура до 12 м.

Свет в яме должен направляться вверх и не светить глаза. Обычно на одной или противоположных сторонах стенок устанавливают люминесцентные лампы. Можно установить 2 лампы на разных уровнях – одну ниже уровня пола, а вторую на другой стороне выше уровня ямы.

Что обязательно учесть

В гаражном помещении с большим количеством легковоспламеняющихся предметов нужно учитывать следующие факторы:

должно быть установлено несколько розеток, выбранных с учетом подключаемой к ним мощности;
электропроводка также должна быть рассчитана на суммарную мощность всех приборов;
освещение в гараже должно быть равномерным с подсветкой рабочих областей;
источники света должны быть защищены от влаги и механического воздействия;
лучше использовать энергосберегающие светильники;
должны быть установлены понижающие трансформаторы;
дополнительно должно быть аварийное освещение в случае возникновения проблем с электрической сетью;
работы по монтажу проводятся с соблюдением техники безопасности.

Если в гараже отсутствует электросеть или она работает с проблемами, можно использовать дополнительный источник питания для создания автономного электричества. Для этого понадобятся:

аккумулятор емкостью более 1000 А/ч;
инвертор;
зарядное устройство;
генератор мощностью свыше 7 Вт.

Для организации местного освещения используется более дешевый вариант. Для него нужны бензогенератор мощностью около 2 кВт и батарея емкостью более 800 А/ч.

Основные выводы

Гараж – это важное рабочее помещение, которое должно иметь хорошее освещение. Можно самостоятельно организовать освещение, для этого нужно учитывать ряд требований. Обычно в гараже имеется несколько рабочих зон, для которых нужна дополнительная подсветка. Выбор источников света и их расположения зависит от размеров и высоты, отделочного материала, удельной мощности и других параметров.

Осветительное устройство должно быть удобным, равномерным, эффективным, экономичным, удароустойчивым, стойким к влажности и безопасным. Дополнительно должно быть установлено аварийное освещение в случае неполадок с электрической сетью.
